Z350, ZAM-150 ou ZAM-120 pré-pintado: como o aço do Steel Frame é protegido contra corrosão
Resposta curta
A Nexin usa três sistemas de proteção no aço estrutural: Z350 (zinco, 350 g/m²), ZAM-150 (zinco, alumínio e magnésio, 150 g/m²) e ZAM-120 pré-pintado (Zn-Al-Mg 120 g/m² mais pintura nas duas faces, sobre aço ZAR-400). Comparar só os gramas por metro quadrado não diz qual dura mais: a liga, a pintura e o ambiente de exposição contam juntos.
Os três sistemas de proteção da Nexin
| Sistema | Aço estrutural | Composição metálica | Camada de pintura |
|---|---|---|---|
| Z350 | a partir de ZAR-345 | zinco (Zn), 350 g/m² | sem pintura |
| ZAM-150 | a partir de ZAR-345 | Zn + Al + Mg, 150 g/m² | sem pintura |
| ZAM-120 pré-pintado | ZAR-400 | Zn + Al + Mg, 120 g/m² | backer nas duas faces e poliéster na face externa |
As massas de revestimento são a soma das duas faces da chapa.
Por que comparar só os g/m² não basta
A resistência à corrosão vai além da quantidade de revestimento. A composição da liga, a massa do revestimento, o sistema de pintura e o ambiente onde a obra fica atuam juntos. Por isso, comparar apenas os g/m² de um revestimento de zinco com os de um Zn-Al-Mg não determina qual material terá melhor desempenho.
O que é o revestimento ZAM (zinco, alumínio e magnésio)
ZAM é uma liga de zinco com alumínio e magnésio aplicada sobre o aço. A diferença em relação ao zinco puro está na formulação. Como referência tecnológica, o produto equivalente da ArcelorMittal tem 3,5% de alumínio e 3,0% de magnésio no banho metálico, e o magnésio favorece a formação de produtos de corrosão protetores nas superfícies, bordas e furos.
Esses percentuais são da ArcelorMittal e servem só de referência. Os teores das ligas ZAM-120 e ZAM-150 da Nexin são os dos certificados dos fornecedores: a sigla ZAM, sozinha, não define os teores de alumínio e magnésio.
Como são as camadas do ZAM-120 pré-pintado

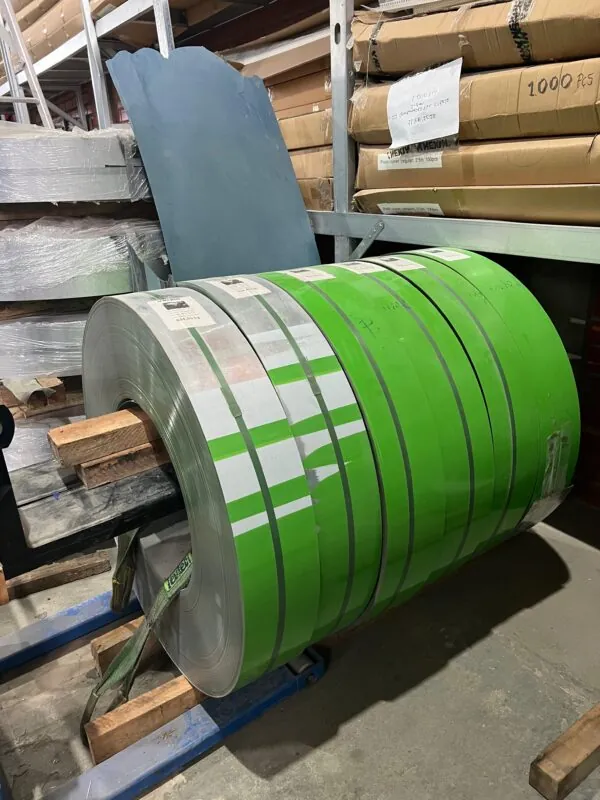

É o aço ZAR-400 com revestimento ZAM-120 e acabamento em poliéster verde RAL 6018, com pintura aplicada industrialmente em linha contínua.
| Camada | Face externa | Face interna |
|---|---|---|
| Acabamento (top coat) | poliéster verde RAL 6018, 10 a 15 µm | backer cinza-claro |
| Backer | 10 a 15 µm | cinza-claro, 10 a 15 µm |
| Revestimento metálico | ZAM-120 (120 g/m² no total das duas faces) | ZAM-120 |
| Aço estrutural | ZAR-400 | ZAR-400 |
A pintura orgânica soma de 20 a 30 µm na face externa e de 10 a 15 µm na face interna, sem contar a camada metálica. A liga protege o aço contra a corrosão e a pintura acrescenta uma barreira por cima dela.
Como escolher entre Z350, ZAM-150 e ZAM-120
A escolha depende do projeto, do ambiente de exposição da obra e da documentação técnica. A tabela da norma citada não lista o ZAM como substituto automático do Z350: a seleção é feita caso a caso. Para entender o aço por baixo da proteção, veja qual aço a NBR 16970-2 pede.
Como comprovar o desempenho
Os certificados de usina, a composição da liga, as espessuras de pintura e os ensaios são as referências que comprovam o desempenho de cada fornecimento. Peça esses documentos junto com a cotação.
Baixar o Padrão Nexin de aço e revestimentos (PDF, 2 páginas)
Perguntas frequentes
O que significa Z350?
É o revestimento de zinco com 350 g/m², somando as duas faces da chapa. Na Nexin ele é aplicado sobre aço a partir de ZAR-345, sem pintura.
O ZAM-120 protege menos que o Z350 por ter menos g/m²?
Não dá para concluir isso só pela massa. A liga Zn-Al-Mg tem outra formulação, e no ZAM-120 pré-pintado a pintura nas duas faces soma mais uma barreira. O desempenho depende também do ambiente da obra.
Qual é a cor do aço pré-pintado da Nexin?
A face externa tem acabamento em poliéster verde RAL 6018. A face interna tem backer cinza-claro.
Como comprovar a proteção do aço que vou comprar?
Pelos certificados de usina, pela composição da liga, pelas espessuras de pintura e pelos ensaios de cada fornecimento.
Fontes
- Padrão Nexin, Aço e Revestimentos (especificações declaradas pela Nexin), disponível para download nesta página.
- ArcelorMittal, catálogo completo, p. 2, e Manual de Boas Práticas de Soldagem, p. 1 (composição de referência da liga Zn-Al-Mg).
- ABNT NBR 16970-1:2022, p. 11, Tabela 2, e ABNT NBR 16970-2:2022, p. 14, Tabela 1.
